Kit CncShild 3d Cnc Laser- ArduoCnc Automação Industrial Motor Nema 23 + Drivers

Kit CncShild 3d Cnc Laser- ArduoCnc Automação Industrial Motor Nema 23 + Drivers

Kit para Cnc Fresa, Laser, Corte e Gravação - Controle compativel com Arduino

Motores Nema 23 com 12.1 Kgf.cm/2,8a

Brinde! Vários Projetos de máquinas CNC para usinagem, corte ou impressora 3D.

+ Brinde!

Brinde DVD com Projetos e softwares para Montagem e configuração de diversos Modelos de CNC

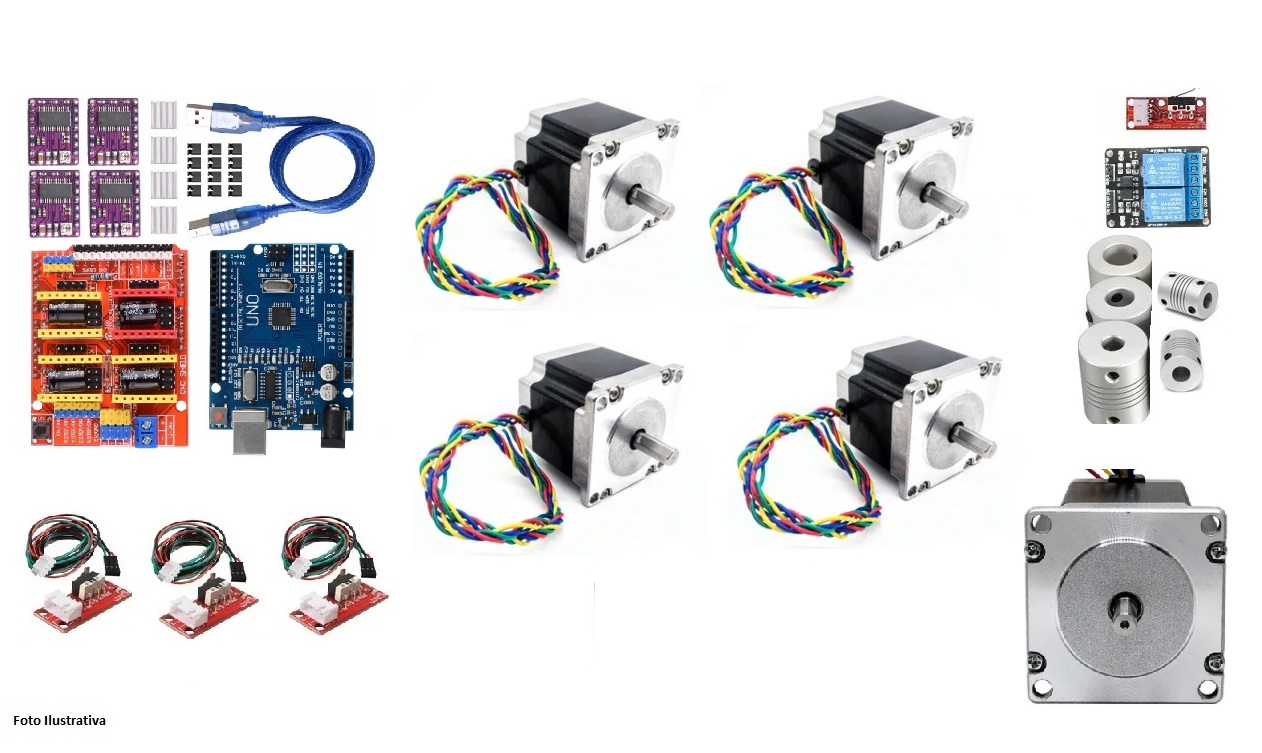

Conteúdo do Kit:

01 X CncShield

04 X Drivers 8825

04 X Dissipador de Calor

01 X Placa Compatível Arduino UNO R3

04 X Motores Nema 23 com 12.1 Kgf.cm/2,8a

03 X Acoplamento Alumínio para Motor Nema 23

01 X Modulo Relé 02 Canal

01 X Cabo USB

Brindes!

03 - Modulo Sensor Fim de Curso com cabo

12 - Jumpers Para Configuração

O CNC Shield foi desenvolvido especialmente para utilização junto à Impressoras 3D, Máquinas de Usinagem e Gravação, onde vem a possibilitar a conexão de Drivers A4988, os quais são reconhecidos internacionalmente pela eficiência no controle de motores de passo.

Contando com 4 slots, o CNC Shield V3 Arduino é capaz de controlar até 4 Drivers A4988, atuando com duas portas I/O para cada motor, o que significa dizer que, por exemplo, utiliza seis portas I/O para controlar 4 motores de passo.

O CNC Shield conta com bornes a parafuso para alimentação externa dos motores, podendo receber tensões entre 12V a 36VDC, possuindo ainda um botão reset integrado à sua placa.

Muito eficiente, atuando junto ao Arduino Uno, o CNC SHIELD é capaz de transformar os comandos de código em sinais de passo para os motores, suportando 4 eixos (X,Y,Z,A), podendo optar por duplicar X, Y ou Z, ou mesmo trabalhar com um quarto eixo personalizado, por meio dos pinos D12 e D13.

O CNC Shield conta com 2 conectores fim de curso para cada eixo, sendo que cada par de eixos compartilham o mesmo pino I/O. Enfim, o Shield CNC mostra-se um dispositivo muito de fácil operação, mostrando-se ideal para atuar junto de à Impressoras 3D, Máquinas de Usinagem e Gravação.

CARACTERÍSTICAS:

CNC Shield;

Shield CNC;

Ideal para Impressoras 3D, Máquinas de Usinagem e Gravação;

Compatível com Arduino UNO;

4 Slots para Drivers Motor de Passo A4988 ou DVR8825, etc;

Compatível GRBL 0,8 ° C;

Suporte para 4 eixos (X, Y, Z, A), o A pode duplicar X, Y, Z ou fazer um quarto eixo completo com firmware personalizado usando D12 e D13);

Possui 2 conectores fim de curso por eixo;

Possibilita conexão com cooler;

Possibilita ligação e direção do Spindle;

Bornes a parafuso para alimentação externa;

Simples conexão;

Alta eficiência e resultados.

ESPECIFICAÇÕES:

Compatibilidade: Arduino UNO;

Compatibilidade dos Slots: Drivers A4988 ou DVR8825;

Dimensões (CxLxE): 68x54x12mm;
